Технічні характеристики
|
PN16--PN25 |
|
|
Принцип |
Сполучні трубки з магнітним поплавком |
|
Монтажне положення |
Верх танка |
|
Діапазон вимірювання |
Макс. . 3000 мм (залежно від щільності рідини) |
|
Розмір труби |
|
|
Розмір труби Stillwell |
Хв. |
|
Технологічні з'єднання |
Фланець: більше або дорівнює DN 80 (3") |
|
Вентиляційні з'єднання |
Без заглушки R½" або фланця |
|
Матеріал труби |
304, 316L (також доступні інші матеріали для труб) |
|
Матеріал фланців |
Те саме, що матеріал труби |
|
Поплавковий матеріал |
316L або Ti |
|
Робоча температура |
-50...+ 400 ступінь |
|
Робочий тиск |
Макс. 16 бар\\25 бар |
|
Щільність |
Мінімум. 0.45кг/дм³ |
|
Болти/гайки |
CS, SS |
|
Прокладки |
PTFE до 100 градусів Металографіт до 400 градусів |
|
Індикаційна рейка |
Алюміній до 400 градусів |
|
Магнітний клапан або колона |
PA до 120 градусів Алюміній до 400 градусів |
|
Вимірювальна шкала |
Алюміній або SS |
|
Типи поплавців |
Поплавок плавучості + Магнітний поплавок зі штангою, циліндричний, герметичний |
|
Довжина поплавця |
Залежить від щільності та асортименту |
60,3 х 2 мм
57 х 2 мм
76 x 2 мм відповідно до технологічного з'єднання
особливості
Відповідає вимогам до дизайну ASME.
100% гідростатичні випробування до 1,5-кратного номінального значення колони (зазвичай обмежується номінальним значенням фланця).
Аустенітна нержавіюча-сталь 316/316L, сплав 20, Hastelloy® C-276, титан.
Спеціальна конструкція поплавця дозволяє працювати із застосуванням із високим тиском і низькою питомою вагою.
Корпус індикатора IP 67, дво-кольоровий анти-вібраційний прапорець, стандарт червоний/білий.
Доступні параметри стандартної ширини та широкого індикатора.
Доступний перемикач і передавач.

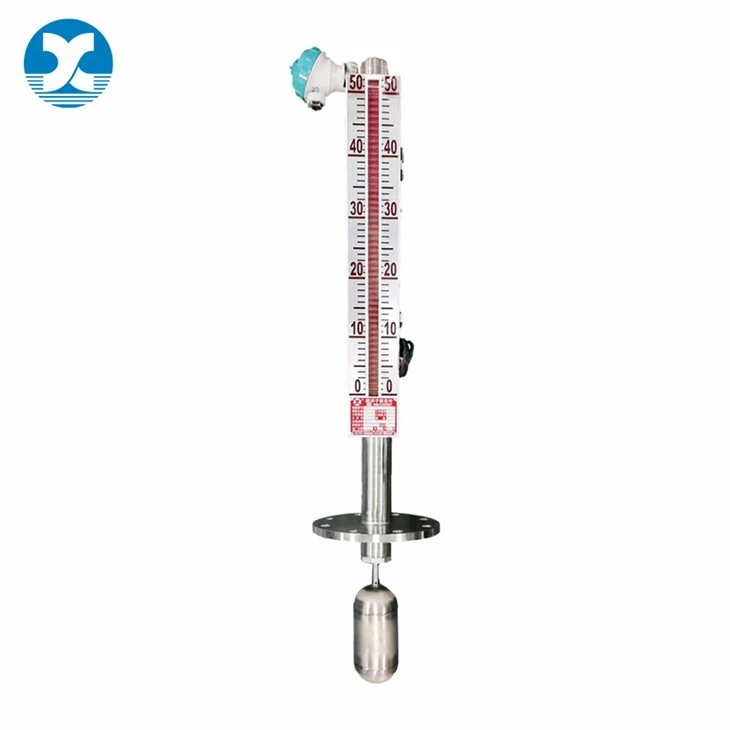

Як це працює
Принцип роботи магнітного рівнеміра полягає в тому, що вимірювальний прилад поділяє ту саму рідину з ємністю, тому рівень рідини однаковий. Рівнемір встановлюється на ємність і безпосередньо контактує з рідиною, що вимірюється. У його внутрішній камері знаходиться поплавок, а всередині поплавок оснащений магнітним компонентом. Поплавок плаває на поверхні рідини. У міру підвищення або зниження рівня рідини поплавок буде рухатися відповідно. Коли поплавок рухається вгору та вниз, магнітний компонент обертатиме серію дво-колірних магнітних перегородок, змінюючи таким чином колір індикатора, встановленого поза камерою.
Оскільки принцип роботи магнітних рівнемірів ґрунтується на взаємодії між магнітами, вони не потребують живлення. Вони також майже не потребують догляду. Ще одна перевага полягає в тому, що магнітна сила індикатора може впливати на додаткові перемикачі або передавачі, встановлені поза камерою. Кольорову перегородку можна чітко побачити на відстані, і, якщо використовувати її разом зі шкалою, можна отримати точні показання. Для будь-якого рівня рідини розмір і матеріал поплавця вибираються на основі середовища, температури, тиску та щільності робочого середовища.
Додатки
Хімічна та нафтохімічна промисловість
Підходить для резервуарів для зберігання кислот, лугів і розчинників, а також для реакторів і технологічних резервуарів.
Нафтова і газова промисловість
Ідеально підходить для підземних резервуарів, сепараторів, конденсаторів і систем зберігання сирої нафти.
Галузі виробництва електроенергії
Використовується в системах, що вимагають стабільності високої-температури та високого{1}}тиску, як-от резервуари живильної води для котлів, деаератори та системи конденсації.
Промисловість водопостачання та очищення стічних вод
Підходить для резервуарів, очисних резервуарів і підземних резервуарів для зберігання з обмеженим бічним доступом.
